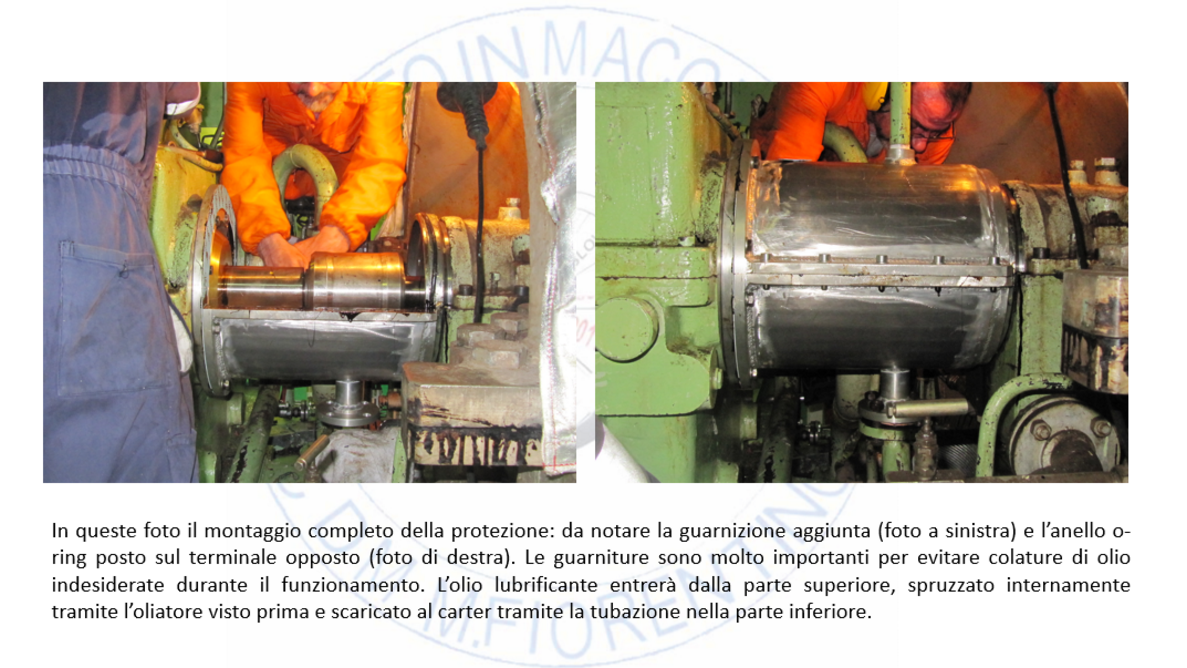

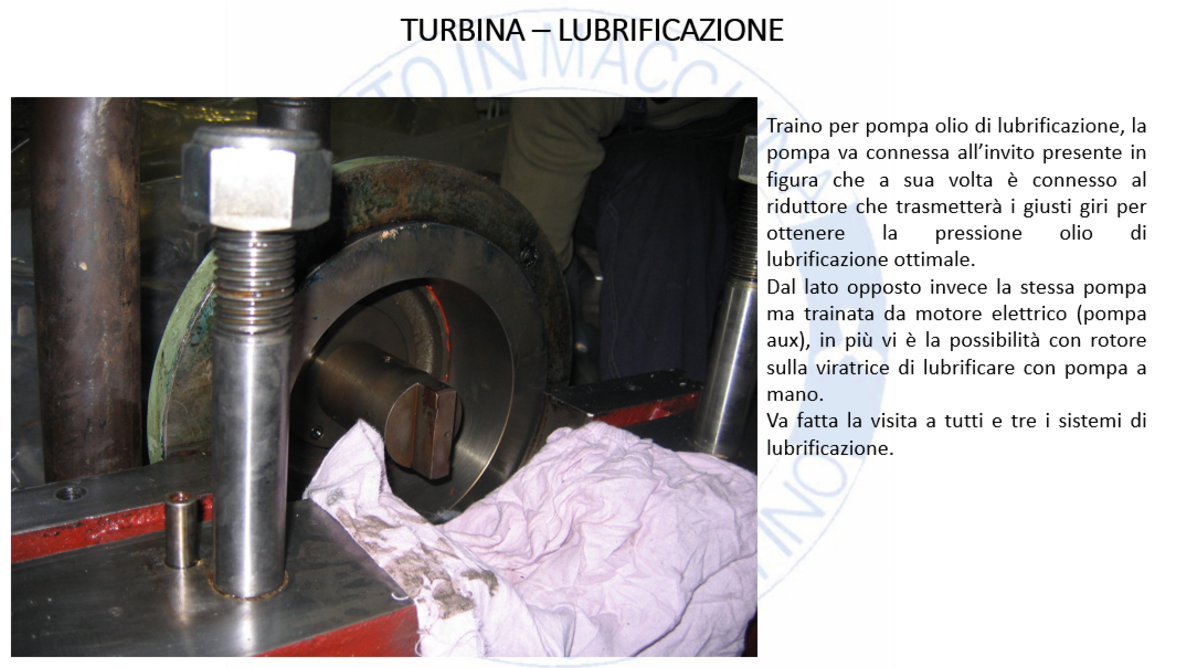

1.3.1.22b Riparazione ed ispezione delle turbine a vapore

Nella figura animata a lato è possibile osservare il funzionamento di una sola leva che apre/chiude la valvola di vapore interessata. Nel caso di una cassa contenente 4 valvole, l’attuatore idraulico non sposterà la leva ma l’intero  gruppo di valvole, siccome però le valvole hanno otturatori di diversa lunghezza, ognuno aprirà in misura diversa. Facile comprendere la precisione idraulica che veste questo organo di manovra che però può essere bypassato con comando in locale tramite valvola manuale (occorre scaricare la pressione idraulica dell’attuatore).
